基礎信息Product information

產品名稱：QLD-400手推車一體化電纜故障定位系統

廠商性質：生產廠家

更新時間：2019-06-05

產品簡介：

QLD-400手推車一體化電纜故障定位系統：該系統電纜故障預定位、路徑測量、埋設深度、精確定位一氣呵成，真正使電纜故障測試走向了輕型、便捷、簡單、高效、安全的道路。

產品特性Product characteristics

產品介紹：

      QLD-400手推車一體化電纜故障定位系統是我公司長期致力于電纜測試領域潛心研究，總結現場經驗，將傳統分體式電纜故障測試儀全集成、完全一體化的電纜故障定位系統。該系統電纜故障預定位、路徑測量、埋設深度、精確定位一氣呵成，真正使電纜故障測試走向了輕型、便捷、簡單、高效、安全的道路。整套測試系統廣泛應用于35KV以下各種不同截面的鋁芯、銅芯電力電纜、高頻同軸電纜及市話電纜的低阻、短路、開路及各種高阻電纜故障的探測，是廣大廠礦企業、冶金、石化系統、電廠、機場、鐵路和供電等部門保障安全供電的*設備。

QLD-400手推車一體化電纜故障定位系統

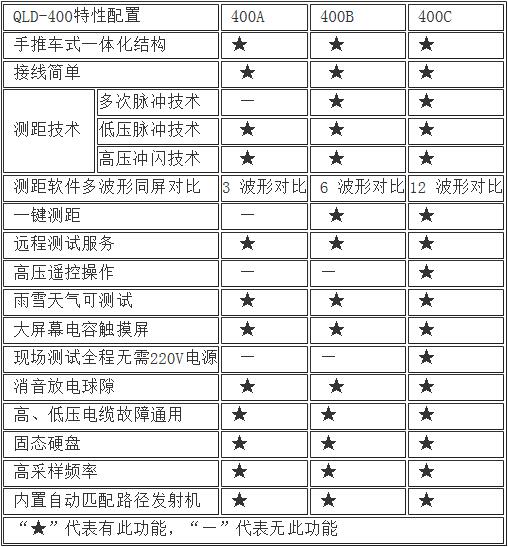

產品特點：

★手推車一體化結構——將傳統電纜故障測試儀主機、多次脈沖產生器、路徑儀、脈沖變壓器、高壓操作箱、脈沖電容等六大件功能融合，真正實現了輕型、便捷！

★接線簡單，方便可靠——儀器只留3個輸出接口。避免了傳統儀器因繁瑣接線導致無法測試甚至損壞儀器的可能。

★測距方法全面——低壓脈沖法，高壓沖閃法，弧反射法三種測距方法。

★測距軟件支持多相波形對比——可以對多達12條波形進行同屏對比，極易發現隱含電纜故障點。

★一鍵測距——無需分析波形，只需點擊自動測距按鈕，直接得到電纜全長和故障距離。

★支持遠程測試服務——如果測試現場遇到問題，通過本設備可以與本公司的遠程服務中心聯機，實現遠程協助測試，實時解決客戶在測試中遇到的各種疑難問題。

★高壓遙控操作，安全放心——儀器自帶安全放電機構。遙控開關機，遙控安全放電，避免用戶直接手動操作高壓而帶來的潛在危險。同時LCD液晶屏監測放電過程。

★雨雪等天氣室外仍可正常測試——無氣候條件限制，能夠在短時間內恢復供電。

★大屏幕電容觸摸屏—-良好的用戶使用體驗，windows系統，配有集成化電纜故障測試軟件，全中文菜單，具有強大的數據處理能力和友好的人機交互界面。

★現場全程測試無需220V電源——設備內置充電電源，支持4小時,連續高壓沖擊操作。

★消音放電球隙——放電電壓在0~40KV范圍內可調，調節精度1KV，密封消音的特性保證近端故障也能方便定位。滿足各種高低壓電纜的測試要求。

★高、低壓電纜故障通用——多種C/V配置即保證不對低壓電纜造成二次損壞，又能很好解決高壓電纜的接頭進水故障，輸出電壓0~40KV可調。

★可靠的固態硬盤——海量固態硬盤支持多達上億波形的存儲,系統速度快，抗振性好。

★高采樣頻率——采用新的FPGA+NAD并行采樣技術，實現高達450MHz的采樣頻率。

★內置自動匹配路徑發射機——內置10W自動輸出阻抗匹配路徑發射機。

 手推車一體化電纜故障定位系統測試范圍

★可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路故障、短路故障、低阻故障、高阻泄漏故障、高阻閃絡性電纜故障。

★可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。

★可測量長度已知的任何電纜中電波傳播的速度。

★可測量電纜故障故障性質、測試電力電纜埋設路徑、埋設深度及電纜故障點精確位置。

手推車一體化電纜故障定位系統性能指標

★故障預定位測試方法：低壓脈沖法，高壓沖閃法，弧反射法

★顯示方式：大屏幕電容觸摸屏

★操作方式：全天候觸摸屏

★存儲：固態硬盤

★采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz，450 MHz（自適應脈寬）

★測試長電纜：100km

★測試短電纜(盲區)：無盲區

★測試誤差：系統相對誤差±0.5%

★精確定點誤差：±0.1m

★放電電壓閥值范圍：0~40KV，調節精度：1KV

★供電方式：內置大容量電池及220V交流電源

★待機時間：連續使用4小時左右

★遠程服務支持：4G無線上網

★工作環境溫度：-35℃～+60℃；相對濕度：RH≤85%（25℃）；海拔高度2000米。

★外形尺寸：580mmX540mmX900mm

★重量：40Kg
